👨‍🏭 Hitsausmerkit - Johdanto (Määritelmä Ja Symbolien Sijoittelu)

Hitsausmerkit ovat tärkeitä tietojen nopealle välittämiselle.

Huomautus: hitsaussymboli perustuu standardeihin AWS A2.1 ja AWS A2.4.

Määritelmä

Symbologia voidaan määritellä seuraavasti:

Joukko, symboleja ja numeroita, joita käytetään teknisissä piirustuksissa joidenkin hitsisaumojen ominaisuuksien osoittamiseksi .

Mutta mikä on symboli?

Se on jotain, joka analogian periaatteen mukaisesti edustaa tai korvaa jotain muuta.

Hitsausmerkit ovat piirustuksia, jotka edustavat hitsausprosessin ohjeita.

Niitä käytetään tilan säästämiseen ja työskentelyyn projektipiirustuksissa, ja samalla symbolit tekevät piirustuksen tulkinnasta nopeampaa ja helpompaa.

Symbolit tarjoavat kaikki hitsaukseen tarvittavat tiedot, kuten: viisteen geometria ja mitat, hitsin pituus, onko hitsaus suoritettava kentällä jne.

Alla on perusrakenne näiden tietojen lähettämiseen:

(1): Hitsaus nuolen vastakkaisella puolella.

(2): Hitsaus nuolen samalla puolella.

(3): Häntä.

(4): Nuoli.

Vertailulinja

Vertailulinja on symboli ja pohja, jolle kaikki muut hitsisymbolit (tai ohjeet hitsauksen suorittamiseen) on sijoitettu.

Ilman sitä ei ole hitsausmerkin.

Symboleja käytetään osoittamaan erilaisia ​​toimintoja sen sijainnin mukaan.

Huomautus: Ne voidaan sijoittaa vertailulinjan ylä- tai alapuolelle.

Viiteviivan on oltava vaakasuora ja nuolen viivan on oltava alla olevan kuvan mukainen kulma:

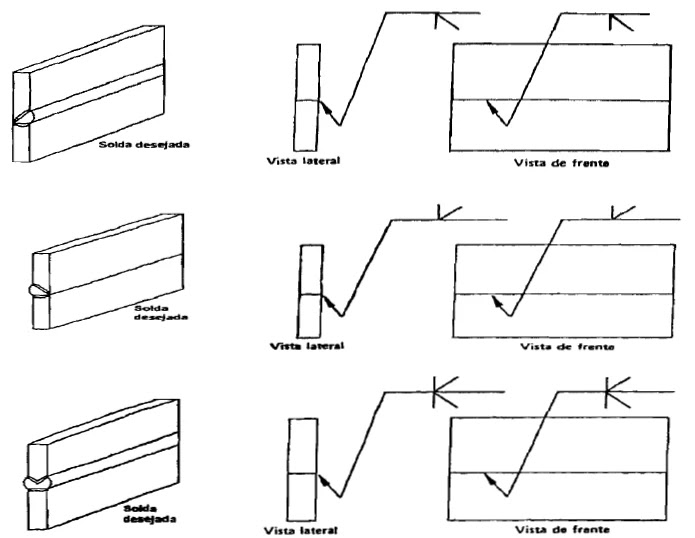

Murtunut nuoli

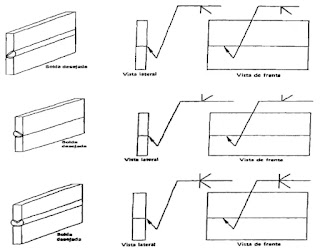

Katkosta nuolta käytetään, kun meillä on tietty liitososa, joka on viistettävä. Ja nuolen tehtävä on osoittaa kyseistä jäsentä.

HUOMAUTUS: ANSI/AWS A2.4 -standardin mukaan myös nuolia ei tarvitse rikkoa seuraavissa tilanteissa:

• Kun viistetty on ilmeinen.
• Kun on mahdollista viistää yksi tai toinen nivelen muodostavista jäsenistä.

Useita viivoja

Useita vertailulinjoja käytetään peräkkäisten hitsaustoimenpiteiden tietojen tallentamiseen.

Näiden toimintojen suoritusjärjestys määräytyy sen mukaan, kuinka lähellä viiva on nuolta.

Ensimmäinen toiminto on lähimmän rivin osoittama toiminto ja niin edelleen.

Nuoli

Nuoli yhdistää hitsisymbolin vertailulinjan hitsattavaan liitokseen.

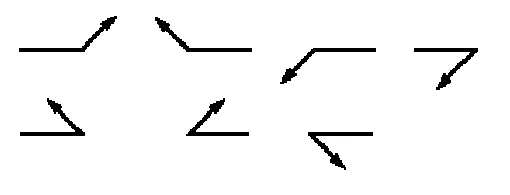

Ensimmäisessä esimerkissä nuoli osoittaa alas ja oikealle, mutta monet muut yhdistelmät ovat sallittuja niin kauan kuin vertailulinja pysyy vaakasuorassa (katso esimerkit alla).

Tail

Viittaukset, kuten tekniset tiedot, hitsausprosessit, toimenpiteen numero, ohjeet ja muut tiedot, voivat olla symbolin päässä.

Jos tällaisia ​​viittauksia ei käytetä, hännän voi jättää ilman sitä.

Häntää käytetään tavallisesti osoittamaan hitsausprosessi tai käytettävä kulutustarvike.

Huomautus: Voit lisätä häntään vain tietoja, joilla ei ole omaa ennalta määriteltyä paikkaa (katso yleiskuva alla).

Symbolien sijoitus

Hitsaussymbolit on sijoitettu vertailulinjan ylä- tai alapuolelle riippuen nuolen sijainnista suhteessa saumaan, nimittäin:

• Vertailulinjan alapuolella oleva symboli vastaa hitsausta, joka on tehty samalla puolella kuin nuolipisteet (2) tai (6).
• Vertailulinjan yläpuolella oleva symboli vastaa hitsausta, joka on suoritettu vastakkaisella puolella kuin nuoli (1) tai (7).

Tämä johtuu siitä, että meillä on usein hitsausta molemmin puolin. Olisi myös vaikeampaa käyttää molempia symboleja samalla puolella.

(6): Sama puoli

(7): Toinen puoli

HUOMAUTUS:

Hitsauksessa, jossa on ominaisuuksia liitoksen molemmilla puolilla, on symboli vertailulinjan molemmin puolin.

Yleiskatsaus ja yhteenveto

Viiteviivan, nuolen ja hännän lisäksi meillä on perussymbolit, lisäsymbolit ja mitat tai muut hitsaustiedot. Nämä selitetään paremmin muissa artikkeleissa.

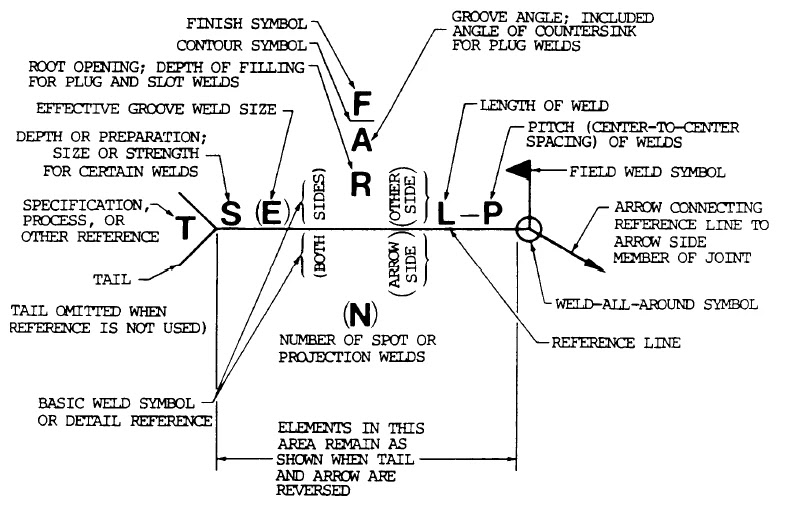

Alla oleva kuva näyttää hitsausmerkin eri elementtien vakiokohdat.

Tärkeitä vinkkejä:

• Hitsaussymbolin kaikki elementit voivat olla vertailulinjan ylä- tai alapuolella, paitsi kentän hitsisymboli.
• Viiteviivan ja nuolen käyttö on pakollista. On myös pakko käyttää hitsausmerkin tai häntää.
• Kaikkia hitsausmerkin osia ei tarvitse ilmoittaa tai käyttää, ellei se ole selvyyttä.

Englantilainen Versio

Käy Englanninkielinen versio selvennykseksi tarvittaessa.
